猫屋線DL改造 ロータリー式除雪機関車(2)

0

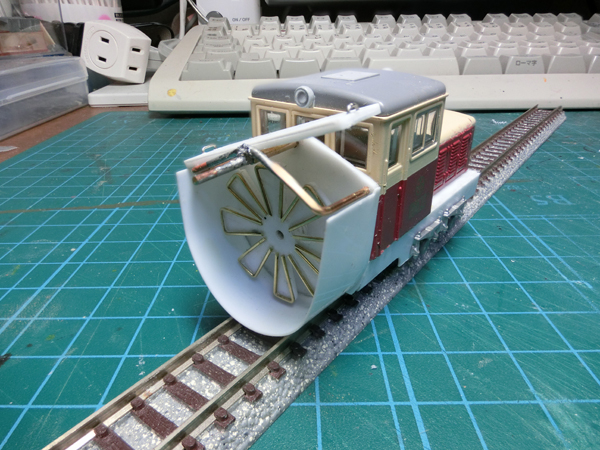

    昨年から制作中の、猫屋線DL改造のロータリー式除雪機関車が何とか形になりました。



    ロータリー部はオールプラ製です。最初、真鍮で作ったのですが重すぎてNG。軽い素材が必要というわけで、プラ製となった次第。

    ローターは1.2tのプラ板を切り出し、羽根の周囲に0.5φの真鍮線を貼って、それらしく表現しています。1.0φ真鍮製と内径1.0φのパイプでガードを作り、雪を射出する覆いをプラ板で簡単に作ってパイプに貼りました。これで、左右どちらへでも雪が飛ばせるようになったと思ったんですが・・・

    実際にローターを回転させてみると、僅かな風圧で覆いが動きます。すなわち、前進状態だと向かって右側へ。後進だと自動的に左側が開いてしまいます。単線で考えればどっちでもいいんでしょうけれど、複線用ですかね?(苦笑)。



    まあ、そんなに厳密に考えているわけではないので、これで良しとしましょう。むしろ、前進・後進で自動的に覆いが動くのが楽しいです。後進で雪をどうやって飛ばすのかは謎ですが(笑)。

    動画をみて頂くと、斜めになった覆いが動くのが分ります。



    1モーターで動力とローターを回すのですが、構造が少々悪くて、動力側のギアが良く外れて空転します。1両で走るのがやっとという有様で、これでは雪かきなんて出来ませんね。そういえば、木曾のS型機関車も単機では雪かきして自走するにはパワー不足なので、必ず補機を連結していたとか。何もそんなところまで似なくてもいいのに。

    下回りを覆う台枠も、プラ板で適当に作って、担いバネはエコーのパーツ。軸箱は適当な丸いプラパーツを貼りつけました。あと、ステップを付けたら完成です。



    あとは塗装ですが、さて、どうしましょうかね?
