OO9レイアウトの製作(17) ポイントマシンで大問題連続発生。

0
    さて、レールの敷設がほぼ終わったので、ポイントマシンを取り付けようと思います。

    マシンはPECOのPL10Eスイッチマシンを使い、アダプターのPL9を介してボードに取り付ける予定でした。しかし、思った以上に位置決めが面倒です。これなら普通のポイントマシンのほうが簡単でした。

    やっちまったな状態です。マシンは個数分買っちゃいましたし、今更トータスに換装する気にもなりません。

    そもそもPECOを選んだのはポイントマシンの取り付けが楽だろうと思ったからで、それに調整が必要となるのでは意味がありません。PECOのマシンは、ポイントの真下にダイレクトで取り付けることが出来るので、調整不要となるのですが、そのためにはポイント直下に大きめの穴を開けねばならず、その点がウィークポイントなのでした。

    しかし、背に腹はかえられません。ポイント直下に穴を開けて、マシンをセットしていくことにしました。

    穴あけは意外と簡単で、大型のカッターでガリガリやっていけば切り抜けられます。現物合わせで、少し大きめに穴を開けてマシンをセットしました。

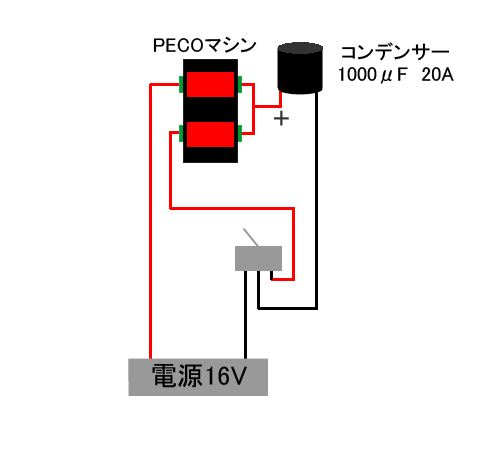

    とりあえず1つだけセットし、配線を行いました。配線は、コンデンサを介して、切り替えスイッチが使えるようにする方法です。



    マシン用接点の片側を繋ぎ、そこにコンデンサの+を半田付け。コンデンサのマイナス側をスイッチの中央につなぎ、スイッチの片方をマシン接点に、もう片方を電源のマイナスに繋ぎます。さらに、残ったマシンの接点に電源のプラスを接続します。

    こうすることで、スイッチが図の右側に倒れた時には、左側の接点に繋がりますので、電流がマシンの上のコイルに流れてコンデンサを経由してマイナス電源に流れます。この状態だと、上のコイルに電流が流れて磁力が発生し、マシンのピンが上に移動します。コンデンサに電気が溜まると電気の流れが止まり、コイルの焼き切れが防止されます。

    この状態で、スイッチを図のように左側に倒すと、コンデンサに溜まっていた電気が下側のコイルに流れ出し、マシンのピンが下に移動します。コンデンサが放電を終えると電気が止まるので、下側のコイルの焼き切れも起こりません。

    この回路図は結構有名で、ネットを検索しても幾つか同じ図面を見つけることが出来ました。かなり古いTMSに載っていたように思いますが、何号かは失念。機会があったら調べてみたいと思います。

    さて、ここでさらなる問題が。当初電源には、TOMIXのパワーパックの補助電源を充てるつもりでしたが、12Vでは確実に動作してくれません。最低16Vは必要のようです。手持ちのノートパソコン用の電源アダプターは19Vで、これでも動作しますが、かなり発熱するのでちょっと怖い感じがします。仕方なく、秋月電子で16V用のアダプターを調達することにしました。

    マシンは全部PL10Eのロングサイズなので、ピンを切り取らねばなりません。マシン取り付け後にピンをカットしようとしたら、誤ってポイントを壊してしまいました。いやあ、踏んだり蹴ったりとはまさにこの事です。しばらくやる気を無くしてしまいました。

    続く作業は来週以降になりそうです。壊れたポイントを買い換えねばなりません。痛い出費が続きます。
